文章摘要：

      YDC系列型千斤頂為液壓穿心式千斤頂，可廣泛應用于先張法和後張法的預應力鋼筋的張拉。

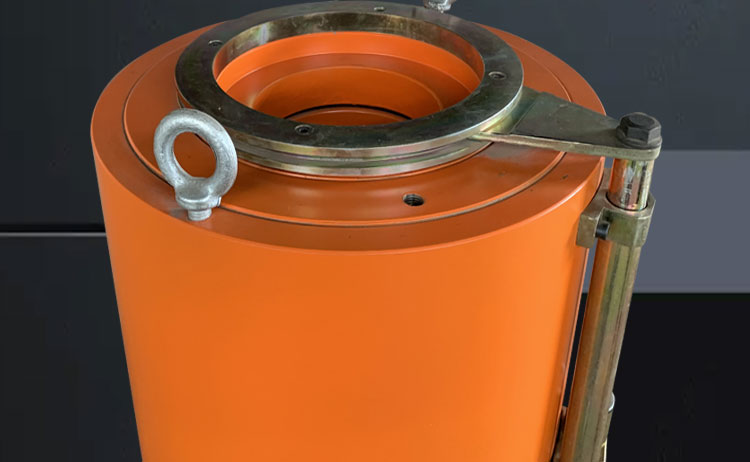

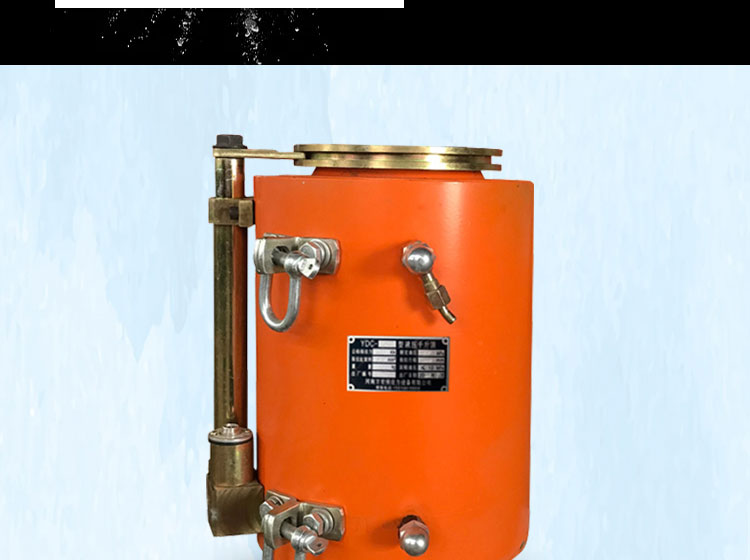

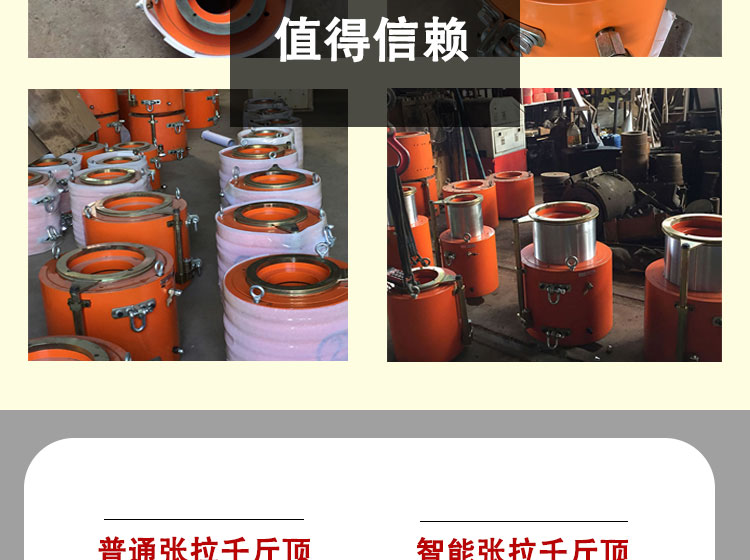

産品概述：                                          穿心式張拉千斤頂

       穿心式張拉千斤頂，采用焊銅工藝，耐磨性高，導向性能好，主要用于群錨整體張拉。該千斤頂操作簡單，性能可靠，并最大節約鋼絞線。

千斤頂主要配合預應力錨具及張拉設備等産品運用于橋梁等工程建設中。

規格參數：

     見詳情頁規格表。

工作原理

     穿心式千斤頂是利用雙液壓缸張拉預應力筋和頂壓錨具的雙作用千斤頂。穿心式千斤頂适用于張拉帶。

其工作原理是：張拉預應力筋時，張拉缸油嘴進油、頂壓缸油嘴回油，頂壓油缸、連接套和撐套連成一體右移頂住錨環；

張拉油缸、端蓋螺母及堵頭和穿心套連成一體帶動工具錨左移張拉預應力筋；頂壓錨固時，在保持張拉力穩定的條件下，

頂壓缸油嘴進油，頂壓活塞、保護套和頂壓頭連成一體右移将夾片強力頂入錨環内；此時張拉缸油嘴回油、頂壓缸油嘴進油、張拉缸液壓回程。

最後，張拉缸、頂壓缸油嘴同時回油，頂壓活塞在彈簧力作用下回程複位。

大跨度結構、長鋼絲束等引伸量大者，用穿心式千斤頂為宜。

操作方法：

1、如泵體的油量不足時，需先向泵中加入工作油(32#液壓油或10#變壓器油)才能工作。

2、估計起重量，切忌超載使用。

3、選擇千斤頂着力點，确保起重物的重心與千斤頂的頂端面垂直，同時必須考慮到地面軟硬程度是否墊以堅韌的木材，以免起重時産生傾倒之危險。

4、千斤頂将重物頂升後，應及時用堅韌的木材将重物支撐牢，禁止将千斤頂作為支撐物使用，

如果沒有特殊裝置禁止數台千斤頂同時并用，以免負荷不均衡，産生傾倒之危險。

5、使用時先将手動泵的快速接頭與頂對接，然後選好位置，将油泵上的放油螺釘旋緊，即可工作。将放油螺釘旋松，油缸卸荷。

6、本系列千斤頂刻有紅色超警戒，嚴禁超警戒線使用。

注意事項：

a、使用時如出現空打現象，可先放松泵體上的放油螺釘，然後将泵體垂直起來頭向下空打幾下，然後旋緊放油螺釘，待有力感後，即可繼續使用。

b、在有載荷時，切忌将快速接頭卸下，以免發生事故及損壞機 件。

c、本機是用油為介質，必須做好油及本機具的保養工作，以免 淤塞或漏油，影響使用效果。

d、新的或久置的油壓千斤頂，因油缸内存有較多空氣，開始使 用時活塞杆可能出現微小的突跳現象，可将油壓千斤頂空載倒置往複運動2-3次，

以排除腔内的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓千斤頂的使用壽 命，

所以油壓千斤頂在不用時，每月要将油壓千斤頂空載往複運動2-3次。
